Vào ngày 24 tháng 10 năm 2023, FCC Hoa Kỳ đã ban hành các yêu cầu mới về sạc không dây KDB 680106 D01 Wireless Power Transfer v04.FCC đã tích hợp các yêu cầu hướng dẫn do hội thảo TCB đề xuất trong hai năm qua, như được trình bày chi tiết dưới đây.

Các bản cập nhật chính của bộ sạc không dây KDB 680106 D01 như sau:

Cập nhật 1：

Các quy định chứng nhận của FCC về sạc không dây là FCC Part15C§15.209.

Ngoài ra, tần suất sử dụng sản phẩm cần phải tuân thủ phạm vi của Phần15C §15.205(a), tức là thiết bị được cấp phép theo Phần 15 sẽ không hoạt động ở dải tần 90-110 kHz. Ngoài việc đáp ứng các yêu cầu quy định, sản phẩm còn phải tuân thủ các điều kiện của KDB680106.

Cập nhật 2：

Theo phiên bản mới của KDB dành cho thiết bị sạc không dây (KDB680106 D01 Wireless Power Transfer v04) được công bố vào ngày 24 tháng 10 năm 2023, nếu không đáp ứng các điều kiện sau, bạn cần chạy ECR! (Đó là lab inquiry trước khi thử nghiệm) Người nộp đơn gửi yêu cầu tới quan chức FCC theo hướng dẫn của KDB để nhận được ủy quyền của FCC.

Tuy nhiên, sản phẩm có thể được miễn trừ nếu đáp ứng tất cả các điều kiện sau:

（1）Tần số truyền tải điện dưới 1 MHz;

（2）Công suất đầu ra của mỗi phần tử phát (chẳng hạn như cuộn dây) nhỏ hơn hoặc bằng 15W;

（3）Chu vi kiểm tra cung cấp tải tối đa cho phép là tiếp xúc vật lý với bộ phát (tức là các bề mặt của bộ phát và vỏ thiết bị ngoại vi cần phải tiếp xúc trực tiếp);

（4）Chỉ áp dụng Điều kiện tiếp xúc trên thiết bị di động-§2.1091 (tức là quy định này không bao gồm Điều kiện tiếp xúc di động-§2.1093)

（5）Kết quả kiểm tra phơi nhiễm RF phải tuân thủ các giới hạn;

（6）Các thiết bị có nhiều hơn một cấu trúc sạc. Ví dụ: một thiết bị có thể sử dụng ba cuộn dây có công suất 5W hoặc một cuộn dây có công suất 15W, trong trường hợp này cần phải kiểm tra cả hai trạng thái này.Và kết quả kiểm tra phải đáp ứng điều kiện (5).

Nếu một trong những điều trên không được đáp ứng, bạn cần chạy ECR. Nói cách khác, nếu bộ sạc không dây là thiết bị di động, bạn phải chạy ECR và cung cấp thông tin sau:

- Tần suất làm việc của WPT

- Công suất WPT trên mỗi cuộn dây

- Thể hiện các trường hợp hoạt động trên thiết bị di động hoặc thiết bị cầm tay, bao gồm thông tin tuân thủ phơi nhiễm RF

- Khoảng cách tối đa từ máy phát WPT.

Cập nhật 3：

Đối với thiết bị sạc không dây, WPT xác định các yêu cầu về thiết bị đối với khoảng cách truyền 1m và >1m.

A. Nếu khoảng cách truyền WPT là ≤1m và đáp ứng yêu cầu KDB này thì không cần phải gửi tư vấn KDB.

B. Nếu khoảng cách truyền WPT là ≤1m và không đáp ứng yêu cầu KDB này, bạn cần gửi ý kiến ​​tư vấn KDB tới FCC để được phê duyệt cấp phép.

C. Nếu khoảng cách truyền WPT >1m, thì phải gửi ý kiến ​​tư vấn của KDB tới FCC để được phê duyệt cấp phép.

Cập nhật 4：

Khi thiết bị sạc không dây WPT được cấp phép theo quy định của FCC Phần 18 hoặc Phần 15C.Bất kể nó dựa trên thủ tục Chứng nhận FCC SDoC hay FCC ID, việc tư vấn KDB phải được gửi tới FCC và chỉ sau khi được phê duyệt thì nó mới được coi là ủy quyền hợp lệ.

Cập nhật 5：

Để kiểm tra mức phơi nhiễm RF, đầu dò cường độ trường không đủ nhỏ (tâm của phần tử cảm biến đầu dò cách bề mặt ngoài của đầu dò hơn 5 mm),kết quả tại 0mm cần được tính toán theo yêu cầu ở Chương 3.3, ngoài ra, đối với các bộ phận 2cm và 4cm, cần Tính toán xem mỗi kết quả thử nghiệm có nằm trong độ lệch 30% hay không.

Cung cấp phương pháp tính công thức khi cường độ đầu dò không đáp ứng yêu cầu về khoảng cách kiểm tra Cung cấp phương pháp tính công thức khi đầu dò cường độ trường không đáp ứng yêu cầu về khoảng cách kiểm tra và phương pháp đánh giá mô hình. Và kết quả này phải thông qua PAG trong giai đoạn chứng nhận TCB.

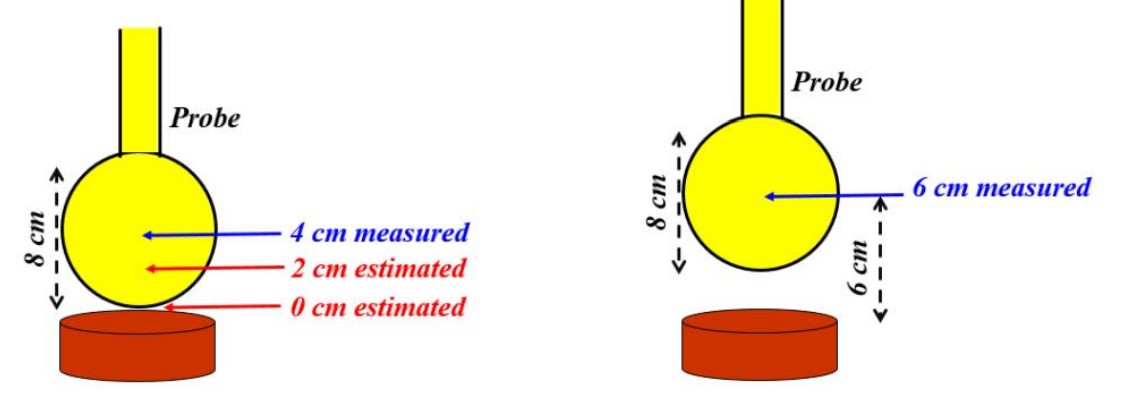

Hình 1:Ví dụ về phép đo đầu dò (màu vàng) tại điểm gần thiết bị WPT (đỏ/nâu)

Bán kính đầu dò là 4 cm, do đó điểm của trường đo được gần thiết bị nhất là điểm cách bề mặt 4 cm (Ví dụ này giả định rằng việc hiệu chuẩn đầu dò đề cập đến tâm của cấu trúc phần tử cảm biến, trong trường hợp này là một quả cầu có bán kính 4 cm).Dữ liệu ở 0 cm và 2 cm phải được ước tính bằng mô hình, sau đó phải thông qua xác minh bằng cách tiến hành thử nghiệm so sánh với số đo thực tế ở 4 cm và 6 cm ở cùng một mô hình, từ đó cho phép bạn xác định vị trí trung tâm thăm dò và thu thập dữ liệu hợp lệ.

Cập nhập 6：

Đối với các máy phát WPT được cấp nguồn bằng tải có khoảng cách không hơn một mét, đối với thiết kế WPT có nhiều cấu trúc bức xạ, khoảng cách của tải cần được xem xét như trên Hình 3. Từ đó thực hiện các phép đo được thực hiện giữa máy thu và cấu trúc truyền gần nhất.

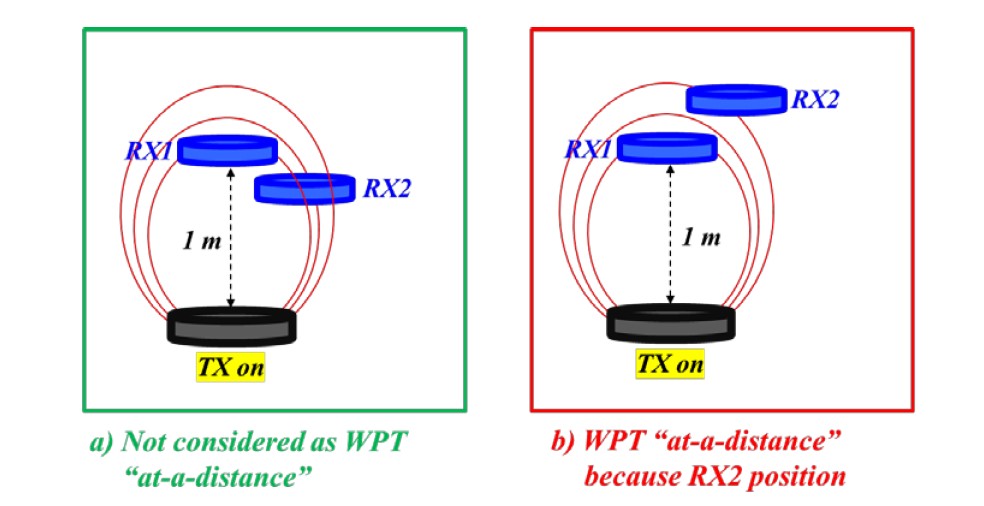

Hình 2

a) Đối với hệ thống nhiều bộ thu (hiển thị ở đây có hai bộ thu, được chỉ định là RX1 và RX2), giới hạn khoảng cách một mét phải được áp dụng cho tất cả các máy thu tham gia vào quá trình sạc.

b) Hệ thống thiết bị sạc không dây WPT được coi là hệ thống “Khoảng cách xa”.

Bởi vì nó hoạt động khi RX2 cách máy phát hơn một mét.

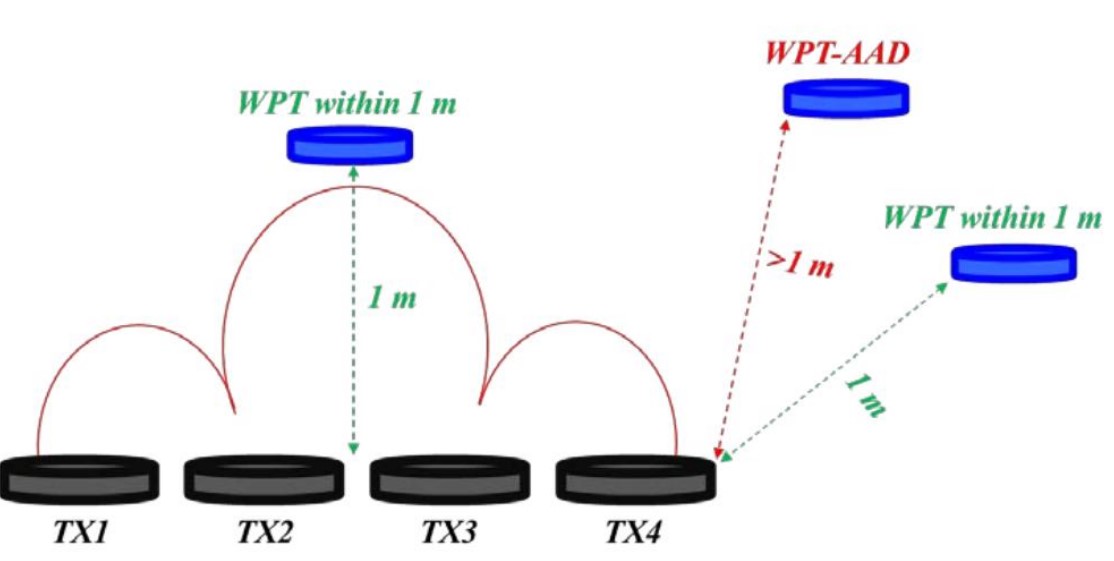

Hình 3

Đối với hệ thống máy phát nhiều cuộn dây, giới hạn khoảng cách một mét được đo từ mép cuộn dây gần nhất.Tải vận hành WPT trong phạm vi một mét được cấu hình là tải được đánh dấu bằng phông chữ màu xanh lá cây. Nếu tải có thể cung cấp điện cho hơn một mét (màu đỏ), thì tải đó phải được coi là "khoảng cách xa"

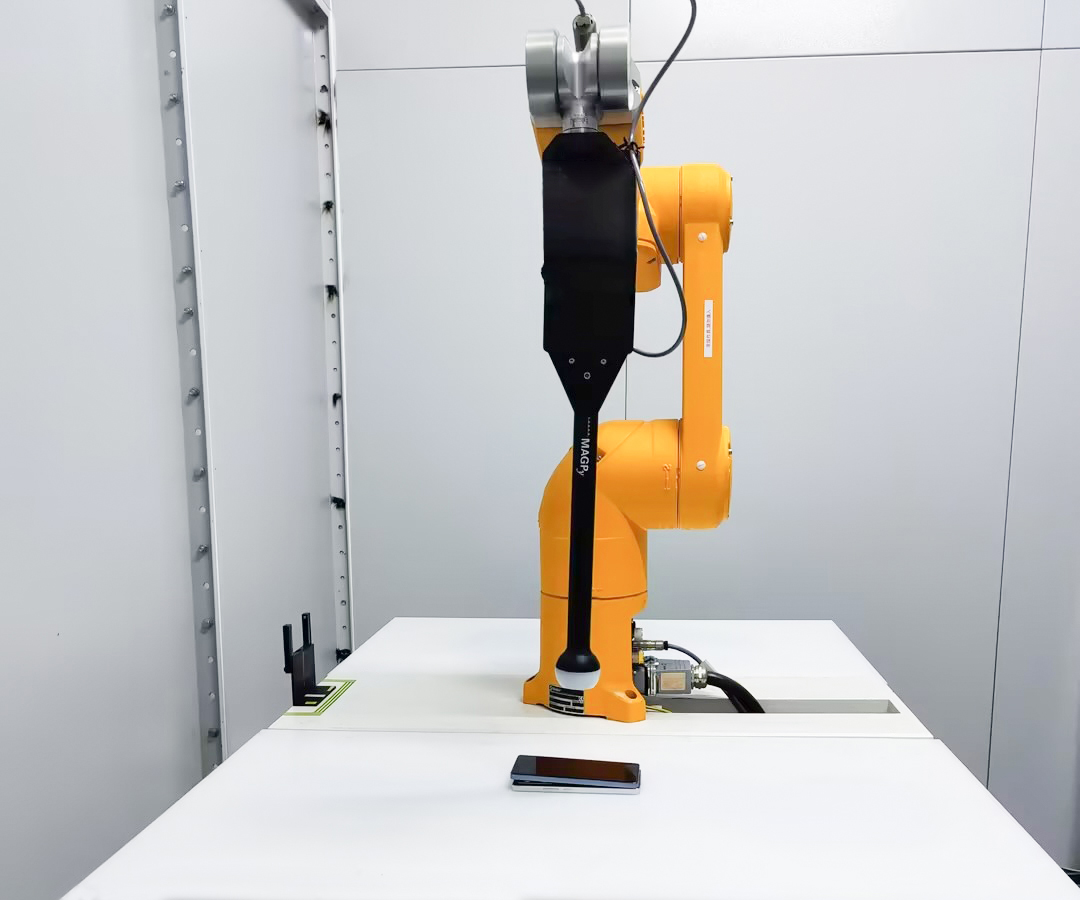

Là phòng thí nghiệm đầu tiên của Trung Quốc nhận được SPR-002 của Canada Số phát hành ngày 2 tháng 10 năm 2022.Ngay từ rất sớm, BACL đã mua hệ thống MAGPyV2 mới nhất từ ​​Công ty SPEAG, công ty duy nhất trên thế giới hỗ trợ các yêu cầu WPT mới nhất của Canada và FCC và có thể được cài đặt trên cánh tay robot DASY8/6. MAGPyV2 của SPEAG cũng thiết kế lại đầu dò tham chiếu rất mỏng để có thể gắn ở bất kỳ vị trí nào mà không ảnh hưởng đến quá trình quét. Đồng thời, so với phiên bản đầu tiên, mô-đun WPT V2.0 của DASY8/6 đã có bước tiến vượt bậc, nhanh hơn gần 8 lần và chỉ mất 30 phút.Nó cung cấp đánh giá trường tổng thể có tính đến từ trường và điện trường bên ngoài, đồng thời thực hiện đánh giá các tín hiệu xung và đa tần số.
