제품의작업전압은안규게이지테스트에서매우중요한테스트항목이며, 파전거리와전기간격판정의필요한근거가됩니다.작업전압측정이부정확할경우전기간극과기전력거리의판정오류로이어지며, 이러한오류는직접제품에전기충격위험을초래할수있는 등 많은안전상의문제가남아있으므로, 제품의작업전압측정을실시하는것이중요합니다.

표준： GB 4943.1《정보기술장비안전제1부: 범용요구사항기본정보》

GB 4943.1 작업전압에대한측정요구사항은표준원문의 2.10.2.1장절을참조하십시오：

2.10.2.1 기본요구사항:

작업전압을확인할때아래와같은내용이모두적용됩니다.(1.4.8을참조바랍니다):

a) 접지되지않은접촉가능전도부품은접지된것으로가정해야한다.

b) 변압기유닛또는기타부품이부유지(즉, 상대하게확정전위가있는회로와연결되지않는한),이변압기유닛또는이부품에약간의접지가있다고가정해야하며, 이점의접지로인해가장높은작업전압이발생합니다.

c) 변압기의두개회전그룹사이의절연에대하여, 2.10.1.5에허용된것을제외하고, 회전그룹이연결가능한외부전압을고려한후에, 두회전그룹에서임의의두지점사이의최고전압을얻어야합니다

d) 변압기조립체와또다른부품사이의절연에대하여, 2.10.1.5에허용된것을제외하고, 조립체위의임의점과그부품사이의최고전압을취하여야합니다.

e) 이중절연을사용한다면, 기본절연상의작업전압은가정된추가절연이단락된상태로결정되어야하며, 반대의경우도마찬가지입니다.변압기조립체사이의이중절연에대하여, 이러한점에서단락이발생한다고가정해야하며, 이때문에다른절연에서가장높은작업전압이발생합니다.

f) 측정으로작업전압이정해질때, EUT의전력공급전압은정격전압또는정격전압범위내에서가장높은측정치를발생시킬수있는전압이어야합니다.

비고: 정격전압또는정격전압범위를고려하지않는용차

g) 1차회로에서 1차회로에서 1차회로에서 1차회로와 2차회로사이의작업전압은다음과같이큰것으로가정해야합니다.

---정격전압또는정격전압범위의상한전압;

------및측정된전압

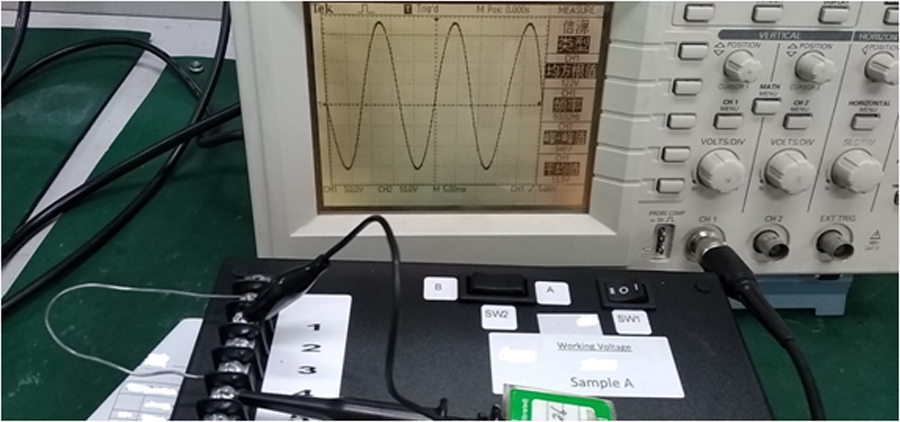

오실로스코프의선택과사용：
작업전압을테스트할때, 오실로스코프가일차측정장비로서, 그정확한사용은특히중요합니다.예를 들면：오실로스코프의종류, 오실로스코프의설정, 어떤오실로스코프의트리거를선택할지, 오실로스코프의트리거소스의트리거수등입니다。오실로스코프를사용하여작업전압을측정할때몇가지주의를기울여야함：

1）오실로스코프미터링옵션：오실로스코프가동일한작업전압을측정할때오실로스코프의양을다르게선택하면판독치에차이가있으며,

따라서가능한한오실로스코프스크린에서최대완전디스플레이까지파형을조절한다음수치를읽어야합니다。

2）오실로스코프의트리거비트수：오실로스코프가고압차분탐두를사용할때어느정도감쇠비율이있으므로, 오실로스코프를사용하기전에변조해야합니다.

그에상응하는배수로, 그렇지않으면표시값오류를초래합니다.

3）오실로스코프설정：커플링방식의경우 "직류 DC 커플링"을선택하고, 오실로스코프의대역폭은 "1MΩ"을선택합니다.

4）안전주의사항：테스트가오실로스코프를사용할때, 격리변압기가오실로스코프의앞쪽에있도록주의하십시오.

오실로스코프탐촉자의테스트에미치는영향:

1）오실로스코프의영향：

오실로스코프탐촉자는피측신호와오실로스코프사이의교량이며, 만약피측신호가탐두부에서이미왜곡되어있다면, 직접실제파형과데이터를얻을수없게됩니다.적절한측정트리거를사용해야만측정데이터의정확성을보장할수있습니다。

2）오실로스코프뷰어선택：

스위치전원에서변압기의처음단계사이의작업전압을측정하여, 수백볼트에서심지어천볼트에이르는높은전압을얻을수있을것이다.

일반적으로오실로스코프트리거는 100:1보다크거나같은트리거소스를선택하여감쇠시킨다음오실로스코프에서확대표시합니다.고압탐촉자를사용하면감쇠배수를증대하여측정전압범위를늘릴수있지만, 이와동시에오실로스코프가확대표시될때오실로스코프자체의잡음을증폭시켜테스트데이터의정확성에영향을줄수있습니다.따라서적절한감쇠계수의탐촉자를선택하는것이중요합니다.탐촉자의입력임피던스는저항과전기용량의병렬로작용합니다.

변압기의주파수가매우높지않기때문에, 저주파일경우(1MHz 이하) 탐촉자의부하가주로저항작용을합니다.탐촉자가피측회로에가해지는하중의작용을경감하기위해, 높은임피던스, 낮은용저항의탐촉자를선택해야합니다.

초급공전위치：

회로에대한처음단계에공공참조점이있어야하며, 이참조점은피측장비에서설정해야합니다.피측정설비가 I종이든 II종이든간에, 설비내의초급 "지"와 "차단"지가연결되어있는지여부에관계없이, 설비에초급공공참조점을다시설치해야합니다.

부하의영향：

작업전압의테스트과정에서, 제품의여러가지작업모드와상태는모두비트를고려해야합니다.이중가장엄격한작업모드와상태를선택하여최대작업전압을얻고이를측정해야합니다.
