최근미국국가표준협회 ANSI는 LED 구동전원, LED 제어기의 ANSI UL 8750-2018 Light Emitting Diode (LED) Equipment for Use in Lighting Products에대한안전표준을발표했습니다.주로Type IC LED 구동전원, Wired Control Circuit 조광회로의안전한격리요구사항과솔루션이업데이트되었습니다.

현재의최신유럽표준을대조: EN61347-1:2015 EN61347-2-13:2014+A1:2017에서의요구사항은 LED 구동전원과제어회로, 조광회로의표준에뚜렷한구미차이가있음을쉽게알수있습니다.

ANSI UL8750-2018의업데이트요구사항

UL 8750 Supplement SF 의갱신은 2020-05-01 에효력을발생합니다. 중요한건선로제어는다른선로와격리되어야하거나 exception a-e에부합되어야합니다.

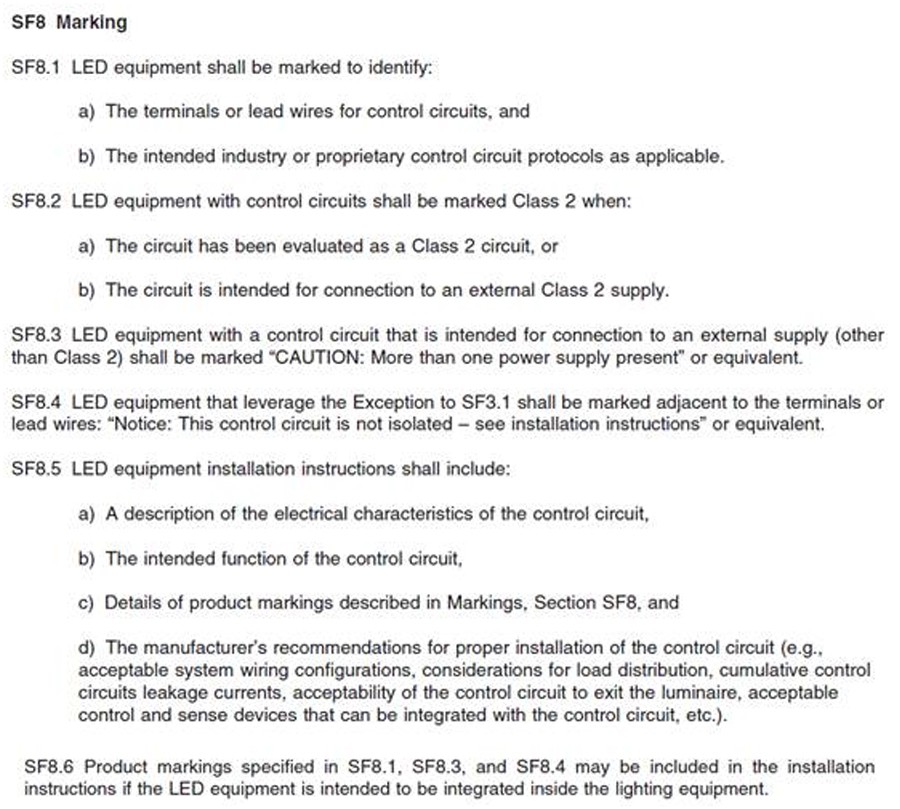

SF8은 Wiring controlled circuit 라벨및설명서가있어야된다는요구사항입니다.

 ◆ 보정범위는상세한설명으로규제합니다.

 ◆ 2차광학기기의가연성요구사항에대하여수정합니다.

 ◆ 직접삽입식과케이블유닛을통한인화성요구사항을수정하여규명합니다.

 ◆ 케이스개구부요구사항의수정입니다.

 ◆ 응변과푸시감압요구에대하여수정하여해명합니다.

 ◆ 전기간격요구사항에대하여수정합니다.

 ◆ 퓨즈저항기및항온기를참조로보호장치의요구사항을수정합니다.

 ◆ SA를개정보완하여더명확한책략경로를얻어규정의적합성을확인합니다.

 ◆ TL형 LED 디스크드라이브요구사항을 P 종류 LED 디스크드라이브유형과일치하도록 SC의수정을보완합니다.

 ◆ SE에서의요구사항을수정보완합니다.

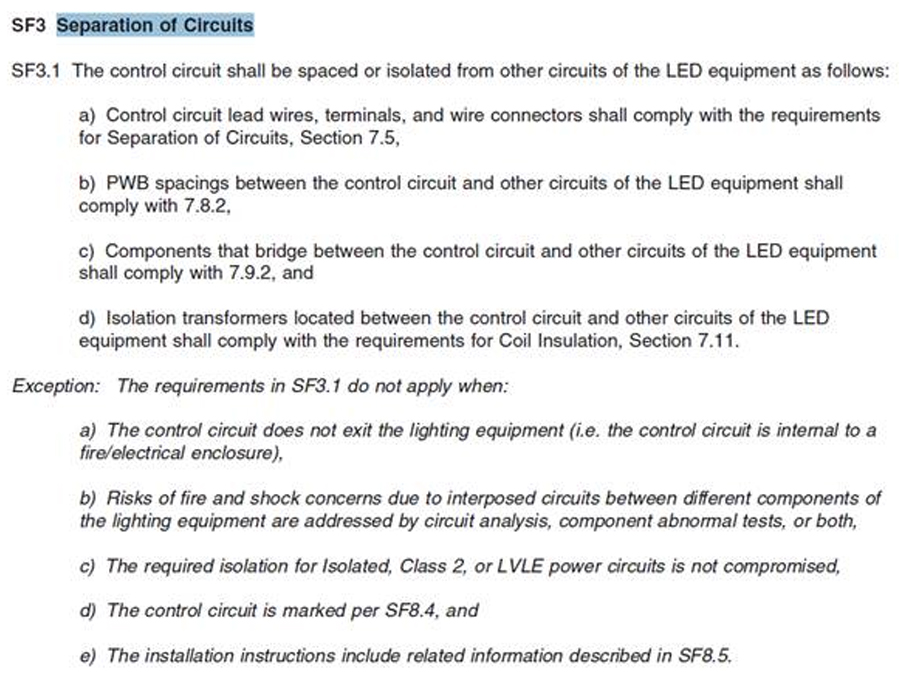

ANSI UL8750은다음과같은그림에표시된 LED 제어회로에대해다음조건중하나만충족되면회로를격리하지않아도됩니다.

 ◆ 제어회로가외부로드러나지않거나방화/방 감전방지케이스로감쌌을때

 ◆ 제어회로가이상테스트를통해발화감전위험이없음이증명 됐을 때.

 ◆ 비격리적제어회로가다른안전한격리/Class 2/LVLE과같은안전회로에영향을주지않았을 때.

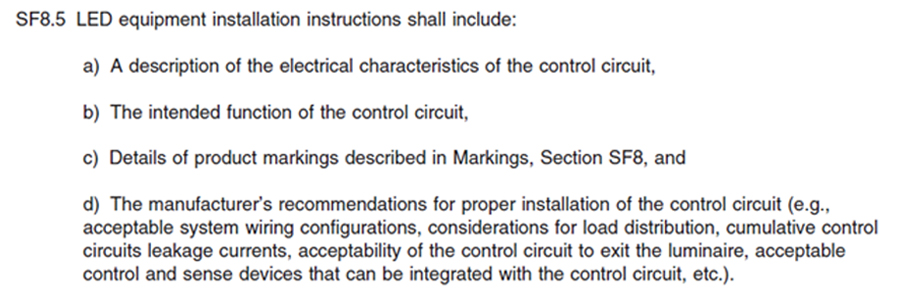

 ◆ 제어회로벨트아래의경고문구"Notice: This circuits not isolated-see installation instruction"와함께설명서를설치하려면아래내용을구현해야합니다：

UL 업데이트Type IC LED Driver 대체가능요청

2018년 10월 18일, UL8750에는 Type IC를추가로요구하는 LED 구동유형이추가되어, Type IC 환경에서의대체가능드라이브에대한새로운요구사항이특별히제시되었습니다.

1、Construction requirements 구조요구사항은 Class P 요구사항을충족합니다：

1）접선요구사항이다음조건중하나를충족하면됩니다：

 ◆ 금속호스로연결

 ◆ 정상적인사용조건하에서접속배선함에장착되며, 전원케이스가접속배선함외함에완전히감싸졌을때.

 ◆ 정상사용시조명기구외표면에설치되는경우조명기구외함은반드시전원에대하여보호해야합니다.

2）온도 제어 요구사항：제품은외부온도제어기기에의해제어되지않도록주의하며, 방열장치가요구사항에부합되야합니다.

3）제품의경우금속케이스를채택해야하며, 동시에금속케이스는제6장절에방화감전방지요구사항에모두부합되야합니다.

2、Testing requirements 테스트 요구사항

 ◆ 온도상승에있어 Clause 8.3의추가요구사항을충족하지않는한 LED 구동전원케이스의전체지점이 Class P 에서 90°C 최소내온값요구사항을초과할수없습니다.

 ◆ UL1598 표준에따라매입 형조명기구의온도상승요구에대한테스트차이점은 LED 구동전원이광원을띠지않기때문에, 테스트박스의바닥에구멍을낼필요가없다는것입니다.

 ◆ 환경온도는 25°C 조건에서테스트를진행합니다.

3、Marking 라벨

 ◆ 라벨에 표시해 주세요 "Type IC LED driver"

 ◆ 라벨에 표시해 주세요 "For Connections Use Wire Rated for at Least 90℃ (194℉) "or equivalent

4、Replacement principle 교체 원칙

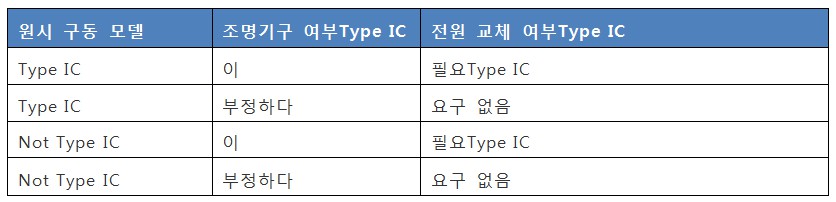

Type IC 전원은기존에인증된 NON-Type IC 전등기기의전원을교체할수있으며, 교체원칙목록은다음과같습니다：

유럽최신버전 LED 제어기표준EN61347-1：2015 conjunction with EN61347-2-13：2014+A1：2017

만약조광부분이격리되지않았다면, 구조에문제가있을것입니다.예를 들면：0-10V 조광회로설계시 LV 회로와격리가필요합니다. 조광의마이너스극이 GND와직접연결되어있다면, 구조가 NG입니다. 구동소판을추가하여분리해야합니다.

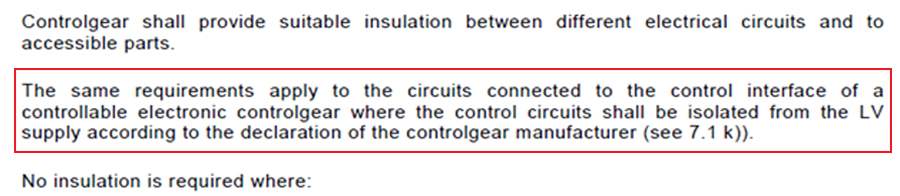

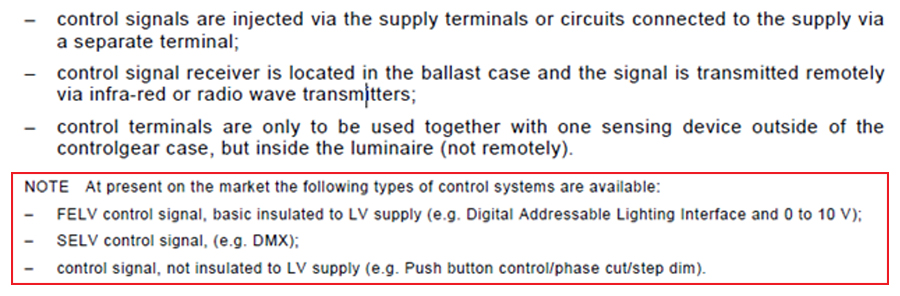

EN61347-1：2015 cl15.4 Insulation between circuits and accessible parts 장절Clause 15.4.1-Genaral표준을 참조 하시기 바랍니다.

기술총괄과제안：

 ◆ 북미시장에서는외접조광/제어회로를비 격리회로로수용하고, 제품과설명서에대응경고, 경고설명서만추가하면됩니다；

 ◆ 유럽규제시장에서는, 외접조광/제어회로가비격리회로이므로, 회로격리를통해제품안전을보장해야합니다.

BACL주의,참고사항제시：

만약귀하의제품설계와연구개발과정에서문제점과의혹에부딪힌다면, 언제든지우리에게연락하거나샘플을제공하여전반적인구조검사를하는것을환영합니다.그리고 귀하의제품이표준의각요구사항을충분히만족시킴으로써북미와유럽시장에순조롭게수출될것을보장합니다！
