最新资讯︱NFC近场通讯技术与应用
发布者:管理员  发布时间:2018/7/18



什么是NFC近场通讯技术?

NFC(Near Field Communication)近场通讯技术,又称近距离无线通讯,是一种短距离的高频无线通讯技术,允许电子设备之间进行非接触式点对点数据传输(在10cm内)交换数据。这个技术由免接触式射频识别(RFID)演变而来,并向下兼容RFID。



NFC技术的通讯原理

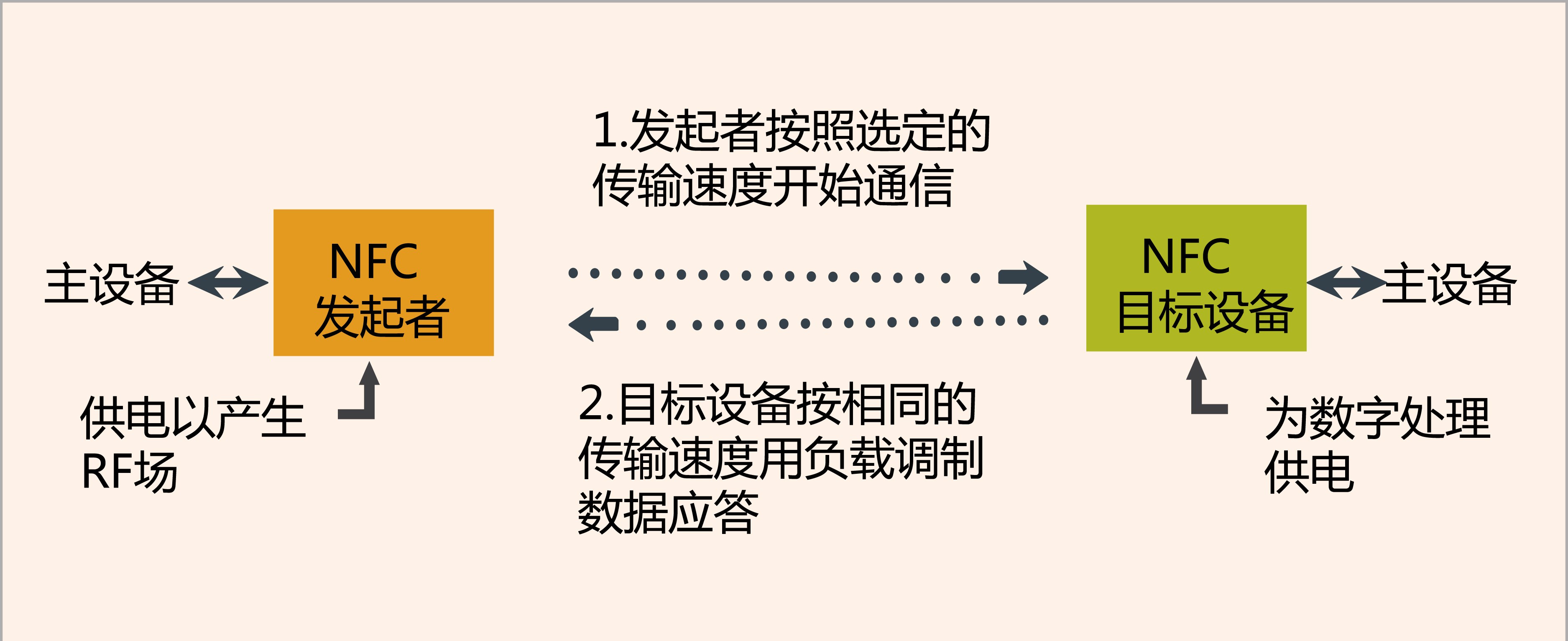

支持NFC的设备可以在主动或被动模式下交换数据。在被动模式下,启动NFC通讯的设备,也称为NFC发起设备(主设备),在整个通讯过程中提供射频场(RF-field),如图2所示。它可以选择106kbps、212kbps或424kbps其中一种传输速度,将数据发送到另一台设备。另一台设备称为NFC目标设备(从设备),不必产生射频场,而使用负载调制(load modulation)技术,即可以相同的速度将数据传回发起设备。此通讯机制与基于ISO14443A、MIFARE和FeliCa的非接触式智能卡兼容,因此,NFC发起设备在被动模式下,可以用相同的连接和初始化过程检测非接触式智能卡或NFC目标设备,并与之建立联系。




NFC主动通信模式

在主动模式下,每台设备要向另一台设备发送数据时,都必须产生自己的射频场。如图1所示,发起设备和目标设备都要产生自己的射频场,以便进行通讯。这是对等网络通讯的标准模式,可以获得非常快速的连接设置。




NFC被动通信模式



如图2所示,移动设备主要以被动模式操作,可以大幅降低功耗,并延长电池寿命。在一个应用会话过程中,NFC设备可以在发起设备和目标设备之间切换自己的角色。利用这项功能,电池电量较低的设备可以要求以被动模式充当目标设备,而不是发起设备。



NFC 技术的应用

NFC设备可以用作非接触式智能卡、智能卡的读写器终端以及设备对设备的数据传输链路。主要用于智能媒体 ,付款和购票,电子票证,用于连接和作为无线启动设备等。



NFC采用了双向的识别和连接,NFC手机具有三种功能模式:NFC手机作为识读设备(读写器)、NFC手机作为被读设备(卡模拟)、NFC手机之间的点对点通讯应用。

  1. NFC手机作为识读设备


在该模式中,具备识读功能的NFC手机从TAG中采集数据,然后根据应用的要求进行处理。有些应用可以直接在本地完成,而有些应用则需要通过与网络交互才能完成。



基于该模型的典型应用:门禁控制或车票、电影院门票售卖等,使用者只需携带储存有票证或门控代码的设备靠近读取设备即可。它还能够作为简单的数据获取应用,比如公交车站站点信息、公园地图信息等。

2. NFC手机作为被读设备



在该应用模式中,NFC识读设备从具备TAG能力的NFC手机中采集数据,然后通过无线发功能是将数据送到应用处理系统进行处理。



基于该模式的典型应用:本地支付、电子票应用。

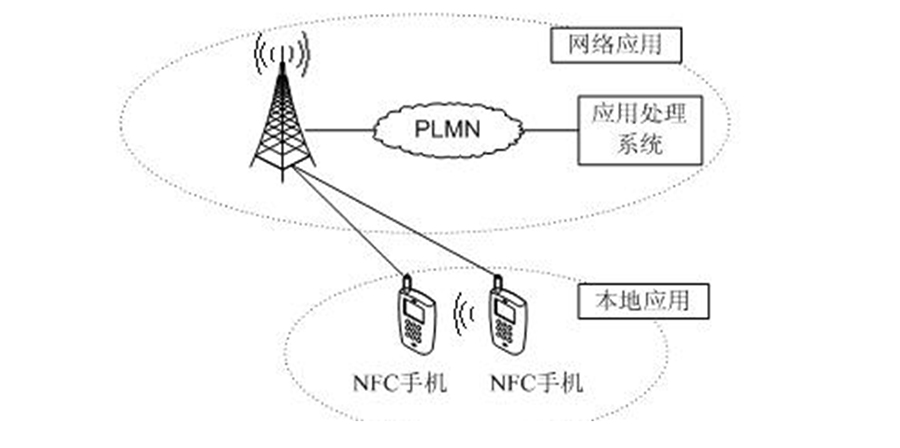

3. NFC手机之间点对点通信应用


在该应用模式中, NFC手机之间可以进行数据的交换,后续的关联应用是本地应用也可以是网络应用。



基于该模式的典型应用是:建立蓝牙连接、交换手机名片等。



4. NFC技术在LED 照明行业的运用

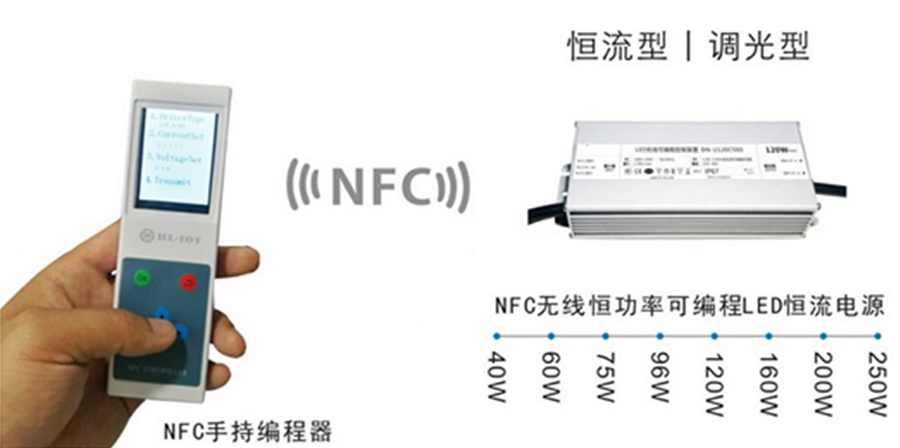

NFC恒功率可编程LED电源采用NFC无线恒功率可编程技术,编程时,LED电源无须上电,也无须连线,只需手持编程器,对着扫

一扫即可,操控及其简便。

※ 可设定0-10V模拟调光可宽范围设定LED驱动电流

※ 可设定PWM占空比调光

※ 可设定分时段自动调光

※ 满足10-100%线性调光,调光小于10%时,可关断电流输出

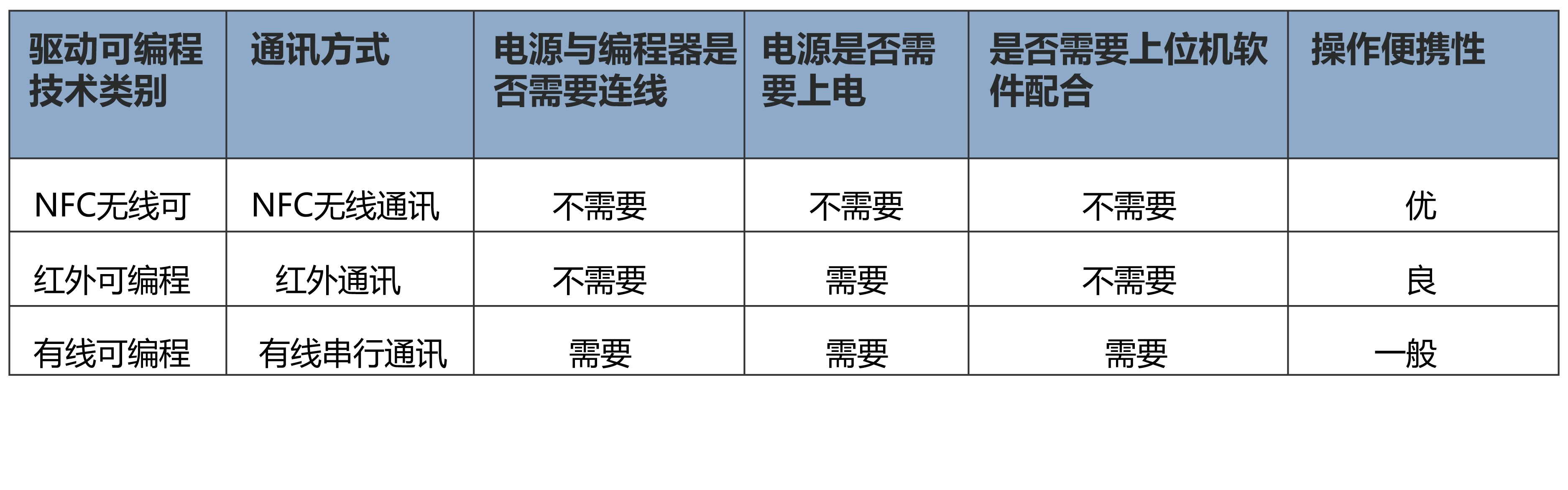

表1-NFC编程技术与其他编程技术对比表


NFC 产品的CE, FCC, IC 认证标准

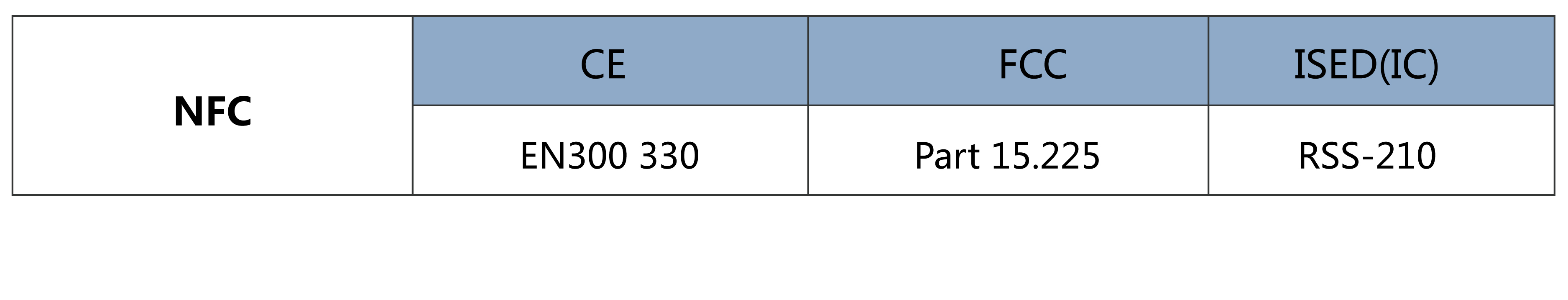

NFC的频率为13.56MHz,功率比较低。相对应的标准如下表所示:


倍科服务优势:

倍科RF实验室获得NVLAP, A2LA, CNAS, TAF等授权,拥有丰富的测试经验和完善的解决方案,成为行业内测试领域最广、测试能力最强(最高测试频率可达300GHz) 的检测实验室, 能够为NFC、短距离SDR产品 (蓝牙、WI-FI、无线遥控器、Zigbee、Z-wave)、2G、3G、4G手机、对讲机、直放站等无线射频产品提供美国FCC,加拿大ISED,欧盟CE, 台湾NCC, 香港OFCA, 韩国KC, 日本MIC,越南MIC, 新加坡IMDA, 埃及NTRA, 中国SRRC等一站式检测认证服务!
