2017年2月10日,美国国家标准学会(American National Standards Institute, 简称ANSI)更新了标准ANSI C81.61和C81.62,增加G6.6灯头/灯座成为新的ANSI标准灯头/灯座。
G6.6灯头/灯座是专门为LED T-tube 量身定做的灯头和灯座,从根本上解决了LED光源与传统光源易混淆的安全问题,将成为LED照明的安全保障。使用G6.6灯头/灯座的LED灯管,一端是通电端,另一端仅作物理支撑,就如同目前TYPE B单端供电的LED灯管原理一样。G6.6灯头/灯座都带有L, N, G 三个针脚, 如果采用了新G6.6标准灯头的金属外壳产品,则无需采用双重绝缘的电气结构,直接采用“灯头接地+基本绝缘”即可满足标准要求。
请见如下ANSI C 81.61 的G6.6灯头结构图, ANSI C 81.62 的G6.6灯座结构图:

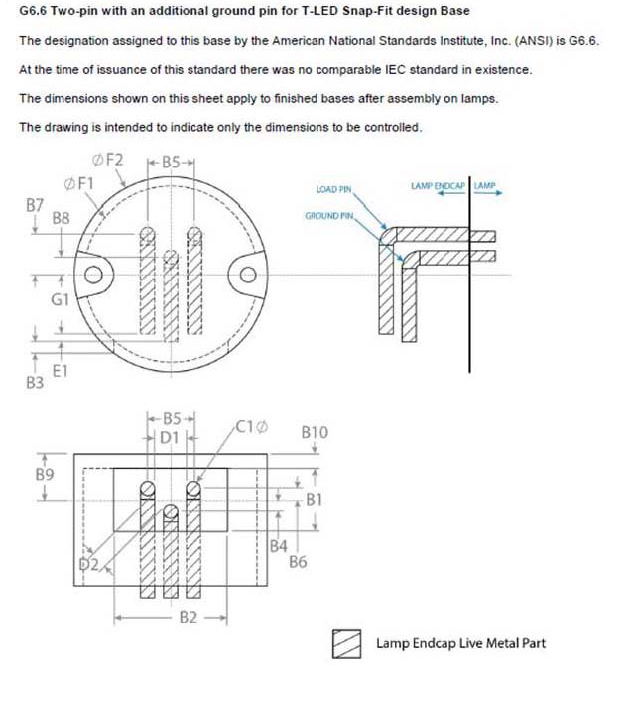

Figure 1- G6.6 灯头结构图

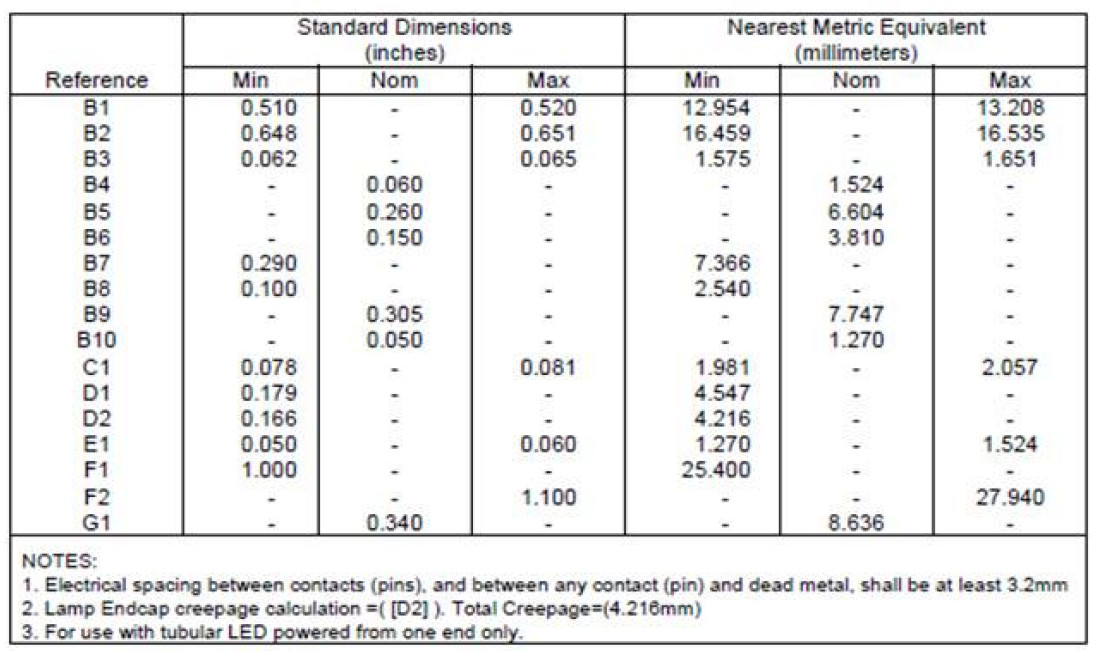

Figure 2- G6.6 灯头尺寸要求

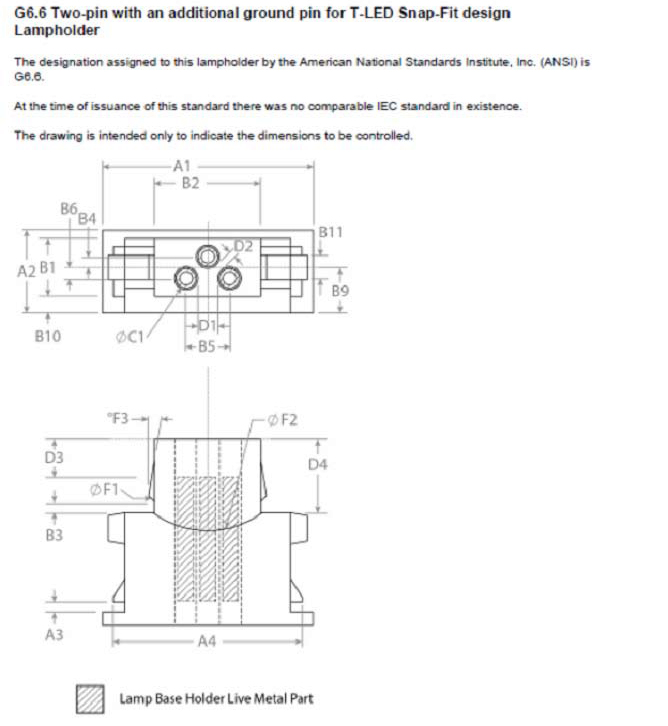

Figure 3- G6.6 灯座结构图
G6.6灯头/灯座的优点
1. 与传统光源的灯头尺寸完全不兼容,它采用套筒式卡扣装配,Pin针不易被触碰到。
2. 可以承受更大的灯管重量,目前ANSI建议稿中定义最大承受1000g。
使用G6.6灯头/灯座带来的影响
1. 灯座生产厂商
G6.6灯座,评估标准是UL 8754(用于LED引擎和模组的灯座、灯头和连接器Solid-state Lighting Bases, Holders and Connectors)申请的是北美成品灯座Listed认证。
2. LED灯管生产厂商
使用G6.6 灯头的Listed LED 灯管,评估标准是UL1993( 自镇流灯泡和灯泡转换器 Self-Ballasted Lamps and Lamp Adapters ) 申请的是北美成品光源Listed认证。
3. 翻新套装(RETROFIT)生产厂商
使用了G6.6灯头的翻新套件Retrofit kit , 评估标准是UL 1598C(LED 灯具翻新套件 Light-Emitting Diode (LED) Retrofit Luminaire Conversion Kits),申请的是北美翻新套件Classified 分级认证。
4. 灯具生产厂商
增加了UL1598灯具中的灯座的使用类型,灯具厂家可以将G6.6的新灯座运用在灯具成品中申请北美认证。
BACL技术专家建议:
传统的LED Type B 灯管,之前只能做翻新套件Retrofit Kit (UL1598C+UL1993, Classified 分级认证)出口北美市场, 现在多了一种认证方案,可以采用G6.6新的ANSI 标准灯头直接作为整体式LED光源(UL1993, Listed成品认证)进入北美市场!
新的认证方案给广大厂商带来的好处,首先,大大节约认证成本和缩短周期,其次,不再需要电工进行翻新改造,使用更加便捷可靠!
BACL服务优势
BACL实验室是首批获得Type A直接替换型LED灯管、LED灯具、LED模块、LED灯泡、Type B/C的授权实验室,为广大照明行业客户提供北美Safety、FCC、EnergyStar、DLC、Lighting Facts Label、DOE、CEC等一站式认证服务,为您进军国际市场保驾护航!
